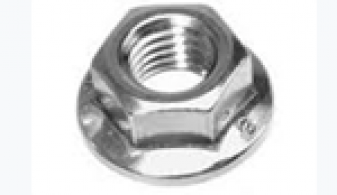

DIN 6923 Гайка шестигранная с фланцем (ГОСТ 50592)

Поле допуска резьбы: 6Н.

Шаг резьбы: 0.5, 0.7, 0.8, 1.0, 1.25, 1.5, 1.75, 2.0 и 2.5 мм.

Размер резьбы: М3, М4, М5, М6, М8, М10, М12, М14, М16 и М20.

Высота гайки с фланцем: 4.0, 4.65, 5, 6, 8, 10, 12, 14, 16 и 20 мм.

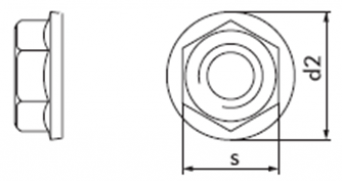

Диаметр фланца (не более): 8.0, 10.0, 11.8, 14.2, 17.9, 21.8, 26.0, 29.9, 34.5 и 42.8 мм.

Размер под ключ (не более): 5.5, 7, 8, 10, 13, 15, 18, 21, 24 и 30 мм.

Минимальная высота под ключ: 1.6, 1.9, 2.2, 3.1, 4.5, 5.5, 6.7, 7.8, 9.0 и 11.1 мм.

Описание
Характеристики

Гайки шестигранные с фланцем DIN 6923 (ГОСТ 50592—93) применяются для создания разъемных креплений в машиностроении, приборостроении, автомобильной промышленности и многих других областях народного хозяйства. Гайки могут изготавливаться предприятиями с нанесением цинкового защитного покрытия или без покрытия. Наличие фланца позволяет использовать гайки в местах разъемных соединений, где требуется небольшое давление на поверхность. Фланец гайки изготавливается с нанесением насечек на торце или без них. Насечки предотвращают самопроизвольное отворачивание гайки. Гайки с фланцем DIN 6923, на которых отсутствует антикоррозионное покрытие, не рекомендуется использовать в условиях внешней среды с повышенной влажностью, кислотных средах. Другие названия шестигранной гайки с фланцем – гайка фланцевая, гайка с насечками, гайка с прессшайбой, гайка самостопорящаяся, гайка DIN 6923 и гайка ГОСТ 50592.

Материалом для изготовления шестигранных гаек с фланцем являются: углеродистая сталь, нержавеющие стали типа А2 и А4. Класс прочности гаек равен: 8, 10 или 12. Класс точности: А (класс повышенной точности). В процессе изготовления гаек на предприятиях должны соблюдаться требования стандартов ГОСТ 50592—93 и ГОСТ 1759.0–87, или DIN 6923 – для гаек, изготавливаемых по этому стандарту. Для гаек с нанесенным защитным цинковым покрытием обязательны к исполнению требования ГОСТ 9.301—86 и ГОСТ 9.303—84. Допустимые незначительные дефекты поверхности (трещины различных видов, заусенцы, рванины) не должны превышать величин, определенных в ГОСТ 1759.3—83.

Гайка DIN 6923 (ГОСТ 50592—93) представляет собой сложную конструкцию, в которой фланец (с насечками или без них) и шестигранная гайка совмещены в одной детали. Пример условного обозначения шестигранной гайки с фланцем, имеющей диаметр резьбы d = 10 мм, с мелким шагом резьбы, с полем допуска 6H, класса прочности 6, с цинковым покрытием толщиной 6 мкм, хроматированным:
