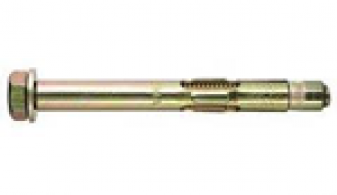

Анкерный болт

Покрытие: цинк
Назначение: сквозной монтаж
Резьба: М8, М10, М12, М16, М20 мм
Длина: 45, 50, 55, 60, 65, 80, 85…220 мм

Описание
Характеристики

Описание товара:

Анкерный болт (анкер с болтом) применяют при монтаже тяжелых и умеренно тяжелых элементов металлоконструкций к базовым основаниям из бетона марок С20/С25, строительного камня и полнотелого кирпича.

Крепеж конструктивно состоит из покрытых цинком болта с шестигранной головкой, уплотнительной плоской шайбы, подвижного конуса с внутренней резьбой и металлической гильзы с распорным узлом.

В процессе монтажа сначала необходимо оценить структуру и качество базового материала, затем подобрать подходящие по техническим характеристикам анкерные болты с учетом толщины основания, минимальных межосевых расстояний между отверстиями под анкеры и расстояний от края материала.

Нагрузка на вырывание, изгиб и срез, которой подвержены крепежные детали в процессе эксплуатации конструкции, не должна превышать рекомендуемых производителями величин. Анкерные болты закручивают в подготовленные для них отверстия динамометрическим ключом с фиксированным значением усилия, указанным в технической документации.

Нашим клиентам мы предлагаем большой выбор анкеров и других крепежных изделий отличного качества, с защитным покрытием и без покрытия. Маркировка, упаковка, условия хранения наших товаров полностью соответствуют требованиям действующих стандартов и норм.

Анкерные болты компания реализует оптом и мелким оптом по доступным ценам рынка крепежа и метизов России. Ознакомьтесь с ассортиментом товаров из каталога и позвоните нашим менеджерам, чтобы узнать цены и оформить заявку на покупку.

Техническая характеристика анкерного болта

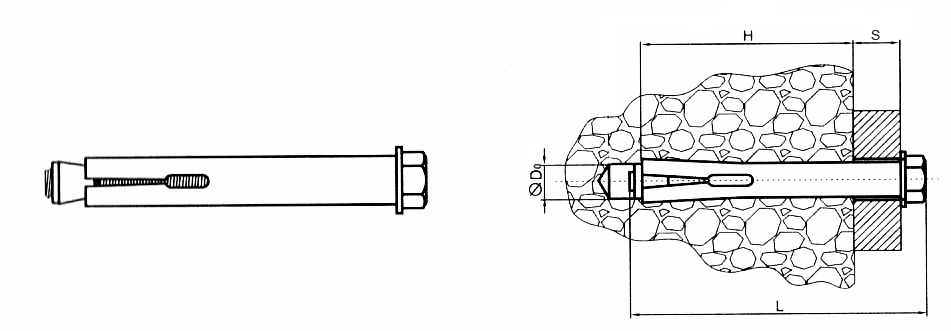

Обозначение, мм	Doдиаметр сверла, мм	мин. глубина при сквозном монтаже, мм	Нглубинаанкеровки,мм	Lдлинаанкера	S мин. толщина прикрепляемого материала, мм

8/15x65	8,0	65,0	35,0	69,0	15,0
8/40x90	8,0	90,0	35,0	94,0	40,0
8/65x115	8,0	115,0	35,0	119,0	65,0
10/10x65	10,0	65,0	40,0	70,0	10,0
10/35x90	10,0	90,0	40,0	95,0	35,0
10/60x115	10,0	115,0	40,0	120,0	60,0
12/10x75	12,0	75,0	50,0	81,0	10,0
12/25x90	12,0	90,0	50,0	96,0	25,0
12/50x115	12,0	115,0	50,0	121,0	50,0

Обозначение, мм	М резьба	Мин. вырывающая сила, кН бетон В25	Допустимый изгибающий момент, Нм	Макс. крутящий момент при анкеровке, Нм	Вес 1000 штук, кг

8/65x65	М6	10,50	5,2	10,0	24,12
8/40x90	М6	10,50	5,2	10,0	31,30
8/65x115	М6	10,50	5,2	10,0	36,57
10/10x65	М8	13,10	12,9	25,0	41,00
10/35x90	М8	13,10	12,9	25,0	52,60
10/60x115	М8	13,10	12,9	25,0	67,80
12/10х75	М10	18,30	25,7	40,0	70,65
12/25x90	М10	18,30	25,7	40,0	83,85
12/50x115	М10	18,30	25,7	40,0	102,40
